產品詳情

掛車牽引模塊全自動智能焊接單元

本工作站由山東水泊智能針對梁山半掛車產業量身開發，專門解決牽引銷底座環焊縫、立角焊縫人工焊接變形量大、焊縫不均勻、探傷通過率低、焊工依賴度高等行業痛點。

采用六軸焊接機器人，可兼容50號、90號、2英寸國標焊接式牽引銷總成焊接，變位機360°任意姿態翻轉，保證焊縫全位置平焊成型。

標配電弧跟蹤+激光視覺焊縫尋位系統，自動補償板材下料誤差、工裝裝夾偏差；搭配數字化脈沖MAG焊機，飛濺小、熔深達標，可對接工廠MES系統上傳生產數據，實現車間數字化管理。

工作站八大標準組成

六軸焊接機器人本體

負載6-12kg，臂展1.45-2m，重復定位精度±0.02mm

雙軸伺服變位機

U型翻轉結構，承載300kg，機器人聯動協調焊接

液壓專用工裝夾具

牽引銷專用定位模，防焊接熱變形快速壓緊

數字化焊接電源

脈沖MIG/MAG焊機，低飛濺、深熔深穩定輸出

激光焊縫跟蹤系統

自動糾偏，來料誤差實時補償，杜絕焊偏

清槍剪絲噴油裝置

自動清理焊槍飛濺，保障長時間連續生產

安全防護系統

弧焊遮光房、安全光柵、圍欄、急停聯鎖保護

煙塵凈化系統

中央集塵凈化器，滿足環評環保驗收要求

產品核心優勢

1.焊接質量高度一致

機器人軌跡恒定，UT探傷一次合格率99%以上

2.雙工位循環產能翻倍

一邊焊接一邊上下料，設備利用率接近100%

3.視覺智能糾偏容錯

鈑金偏差自動識別，降低前道工序精度壓力

4.大幅降低人工成本

1名操作工可值守2臺工作站，減少持證焊工

5.有效控制焊接變形

專用反變形工裝+對稱焊接工藝，底座平整度達標

6.24小時不間斷量產

設備可兩班倒連續運行，產能穩定可控

7.程序一鍵切換換型

90#/50#牽引銷程序存儲，一鍵調用快速換產

8.可擴展智能制造對接

預留通訊接口，可對接MES、掃碼入庫、產量統計

標準技術參數

參數項目	規格配置
適用工件	50#、90#、2英寸焊接式半掛車牽引銷底座總成
機器人規格	6軸工業弧焊機器人，臂展1850mm，負載8kg
變位機形式	雙伺服U型翻轉變位機，額定負載300kg
焊接方式	CO?氣體保護脈沖MAG焊
單件焊接節拍	90#牽引銷標準焊縫≈3.5分鐘/件
定位重復精度	±0.02mm
控制系統	獨立PLC控制柜+10寸觸摸屏，99套程序存儲
選配功能	激光視覺跟蹤、自動清槍、煙塵凈化器、MES通訊

車間實景與結構方案

工作站三維布局結構圖

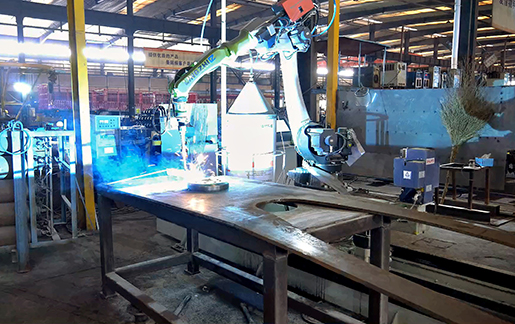

掛車零部件機器人焊接現場

掛車底盤全自動焊接生產線

適用生產企業

主要服務客戶群體：

半掛車、倉柵車、廂式貨車整車制造工廠
集裝箱骨架運輸車、低平板掛車生產企業
自卸車、危險品罐車、特種專用車改裝廠
掛車牽引銷、懸掛支座配件專業加工廠
掛車自動化產線升級、舊設備技改項目

機器人焊接工作站
